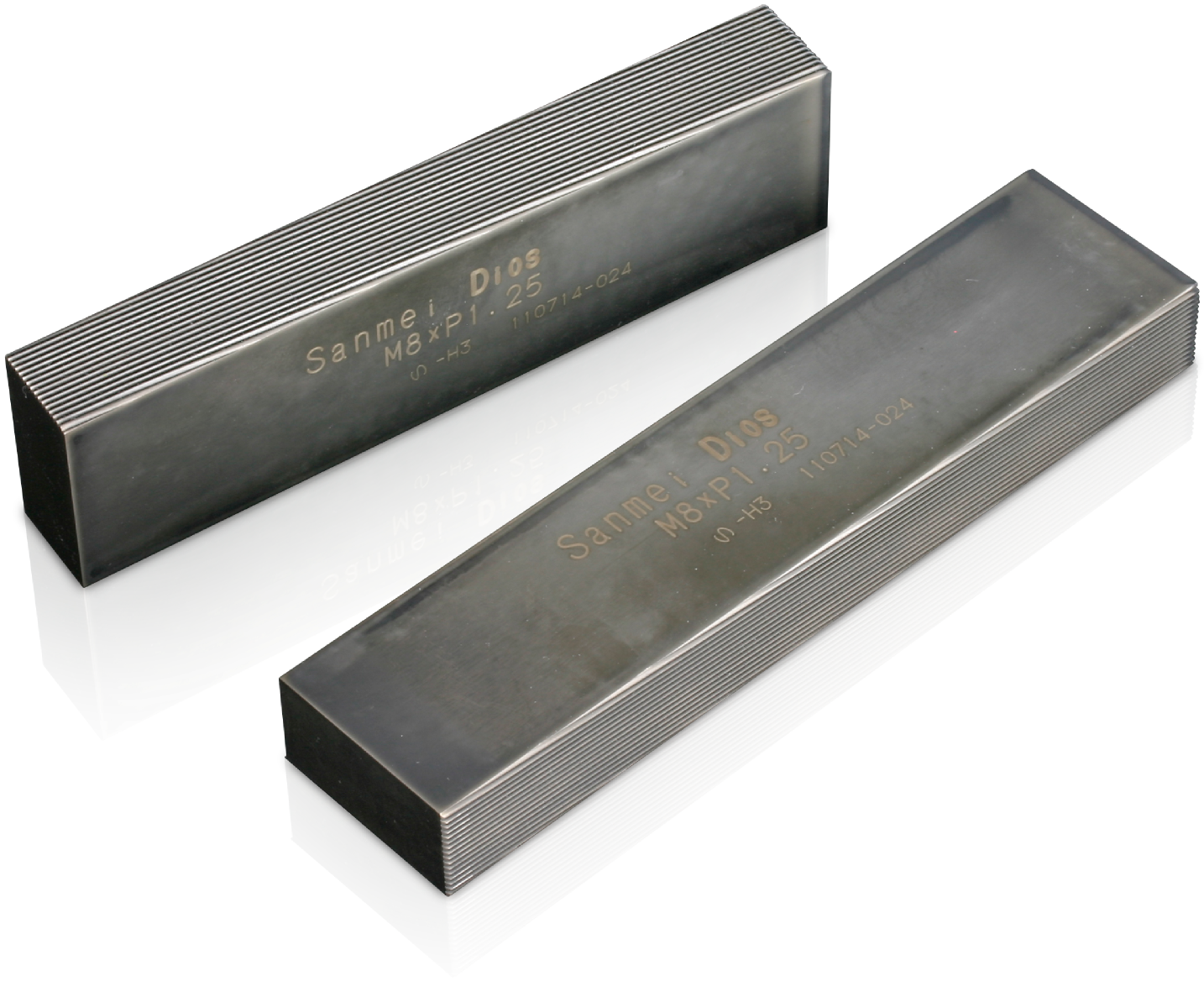

ダイス（金型）のご紹介INTRODUCTION OF "DiOS"
ネジダイスの長寿命を実現。
秘訣はフォームローリングの原理。
当社独自のフォームローリングをベースにした特許技術が
ダイスの成形部にかかる負担を軽減。
ダイスの欠けを抑制します。
もっとダイスの寿命をのばしたい。三明製作所は従来の常識にとらわれず、ダイスを形状から見直しました。
そして答えは、私たちが培ってきたフォームローリング技術の中に。
ダイスの成形部を2段階の山形状にすることにより（特許技術※）、ダイスにかかる負担を分散・軽減。
Diosの素材技術と合わせることで、さらなるダイスの長寿命を実現します。
※特許第5979806号
金型の交換頻度を少なくすることによって転造機を効率的に稼動させ、
高い生産性を維持してカーボンニュートラルの実現に貢献します。
お客様のSDGsへの取組みに貢献［金型（ダイス）］
使用ダイス重量比較

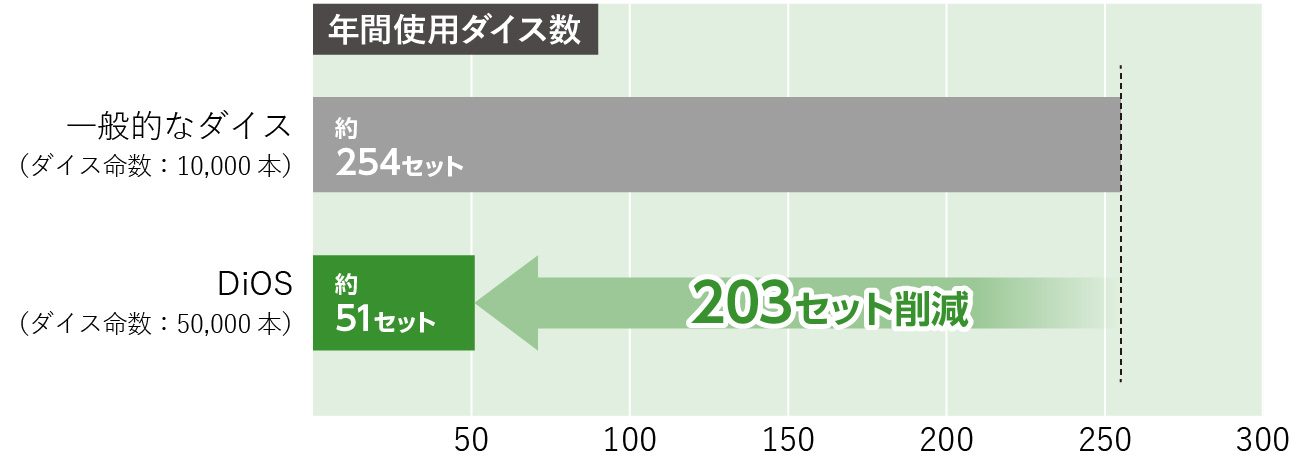

THI-12AL
| M12×1.25 | ねじ長さ22mm |
| ワーク材質 | SCM435 |
| 強度区分 | 12.9（38～43） |
| ダイスサイズ | 370/350×38×30H |
| 生産速度 | 20RPM |
| 生産本数 | 9,600本（1日/8h） |
ダイス1セットの重量 6.5kg×203セット
機械1台あたり、1年間で約1,299kgの削減

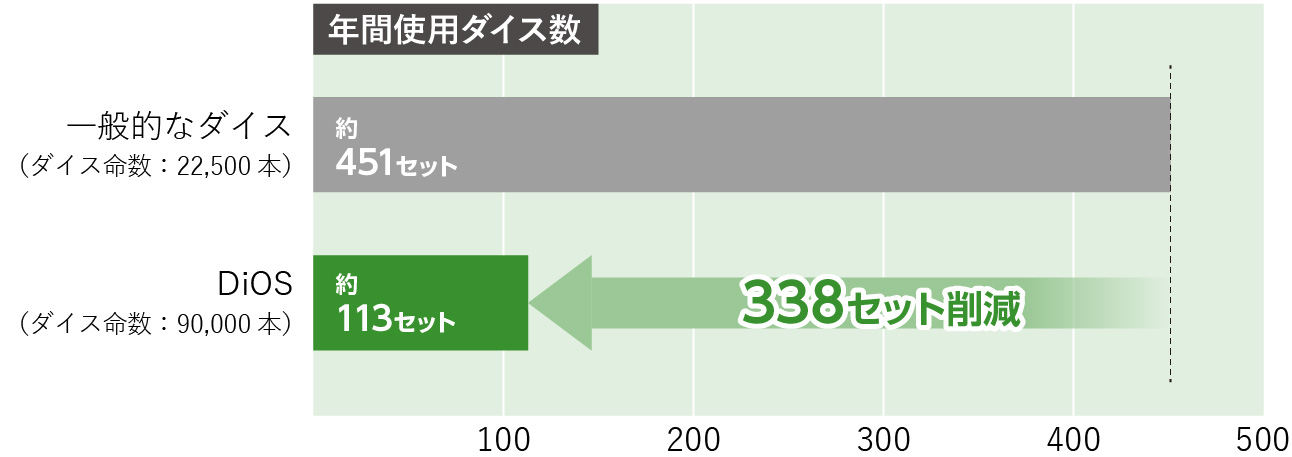

THI-12R
| M12×1.25 | ねじ長さ40mm |
| ワーク材質 | SCM435 |
| 強度区分 | 10.9（32～38） |
| ダイスサイズ | 220/200×40×50H |
| 生産速度 | 80RPM |
| 生産本数 | 38,400本（1日/8h） |
ダイス1セットの重量 6.5kg×338セット
機械1台あたり、1年間で約2,197kgの削減

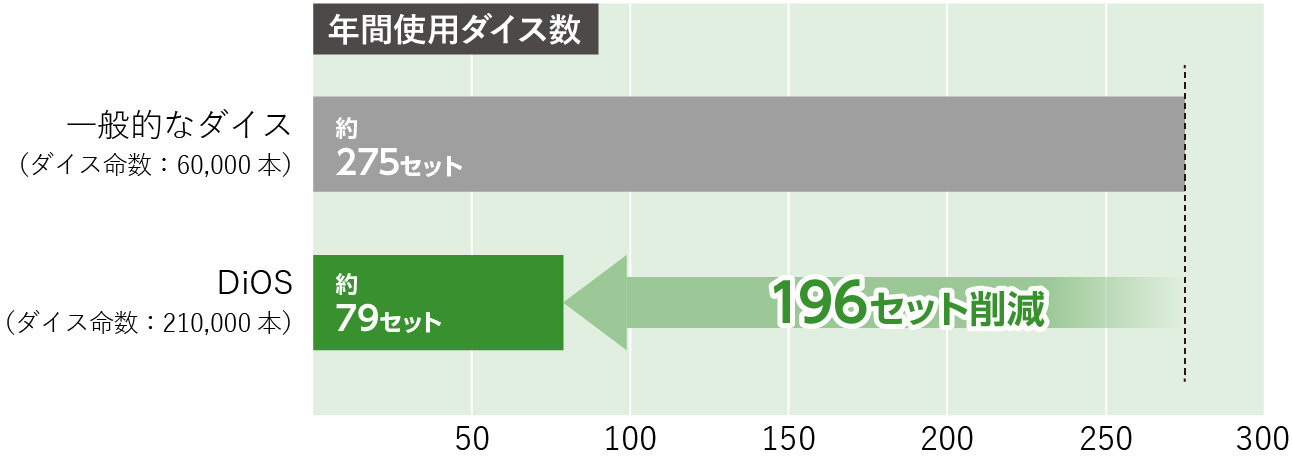

THI-10Revo
| M12×1.25 | ねじ長さ30mm |
| ワーク材質 | SUS（XM-7） |
| 強度区分 | 10.9（32～38） |
| ダイスサイズ | 170/150×40×51H |
| 生産速度 | 130RPM |
| 生産本数 | 62,400本（1日/8h） |
ダイス1セットの重量 5.1kg×196セット
機械1台あたり、1年間で約1,000kgの削減
FEATURES01

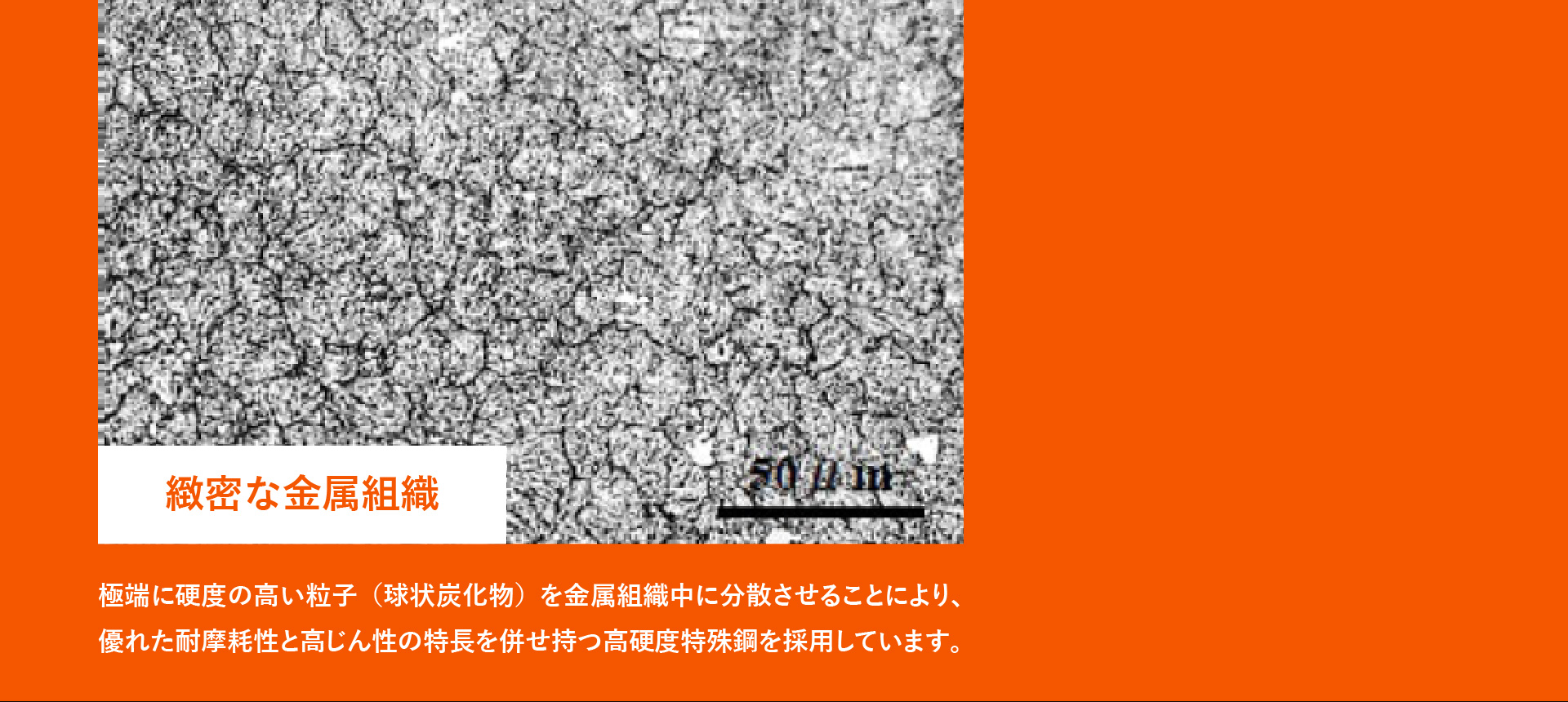

転造ダイスに最適化したオリジナルの
高硬度特殊鋼
- 炭化物が微細で、ハイスに比べて靭性が高く、疲労特性が良好です。
- 炭化バナジウムの効果で耐焼き付け性に優れ、ステンレスボルトの転造にも適しています。
FEATURES02

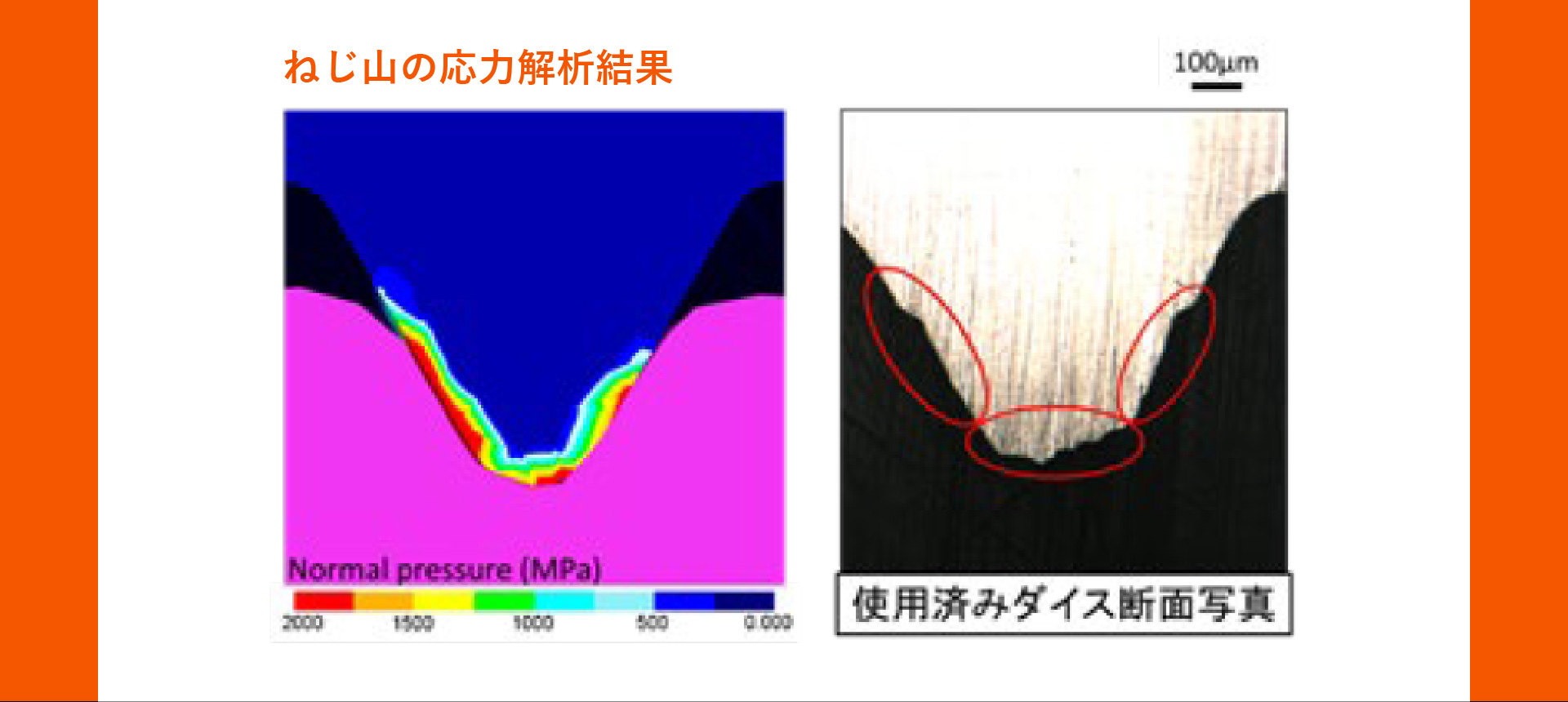

応力解析による最適設計
FEATURES03

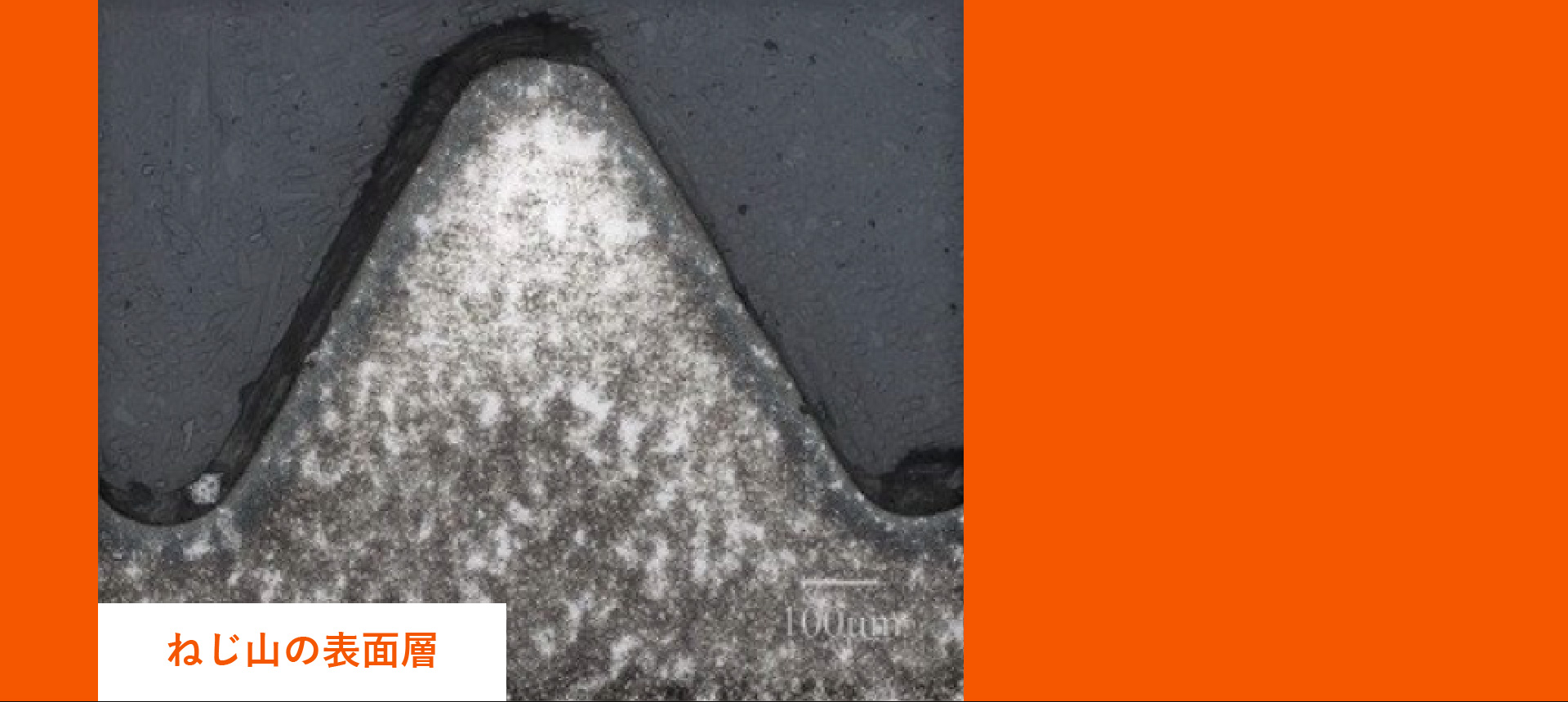

母材との相性を考慮した特殊表面処理
FEATURES04

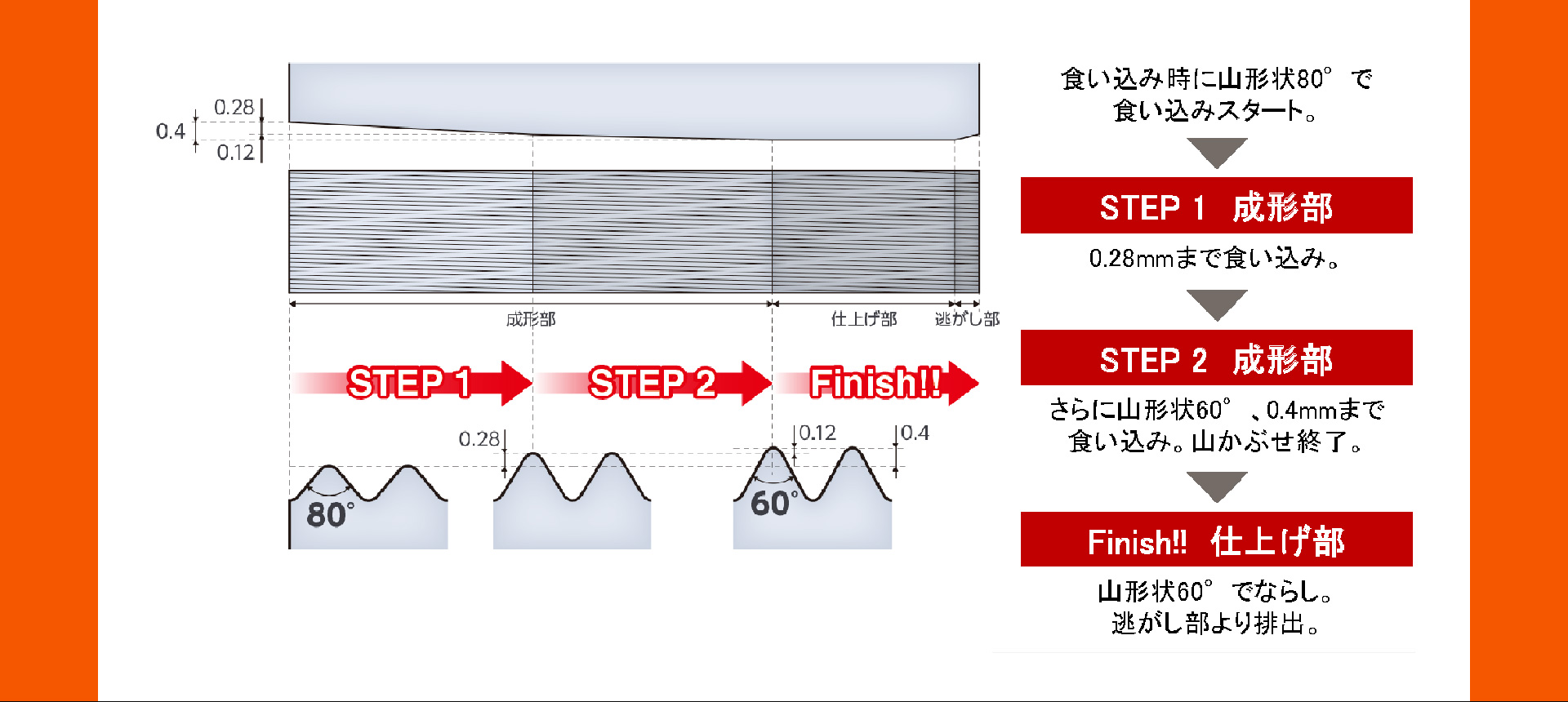

成形部の2段階山形状が、
ダイスの負担を分散軽減！

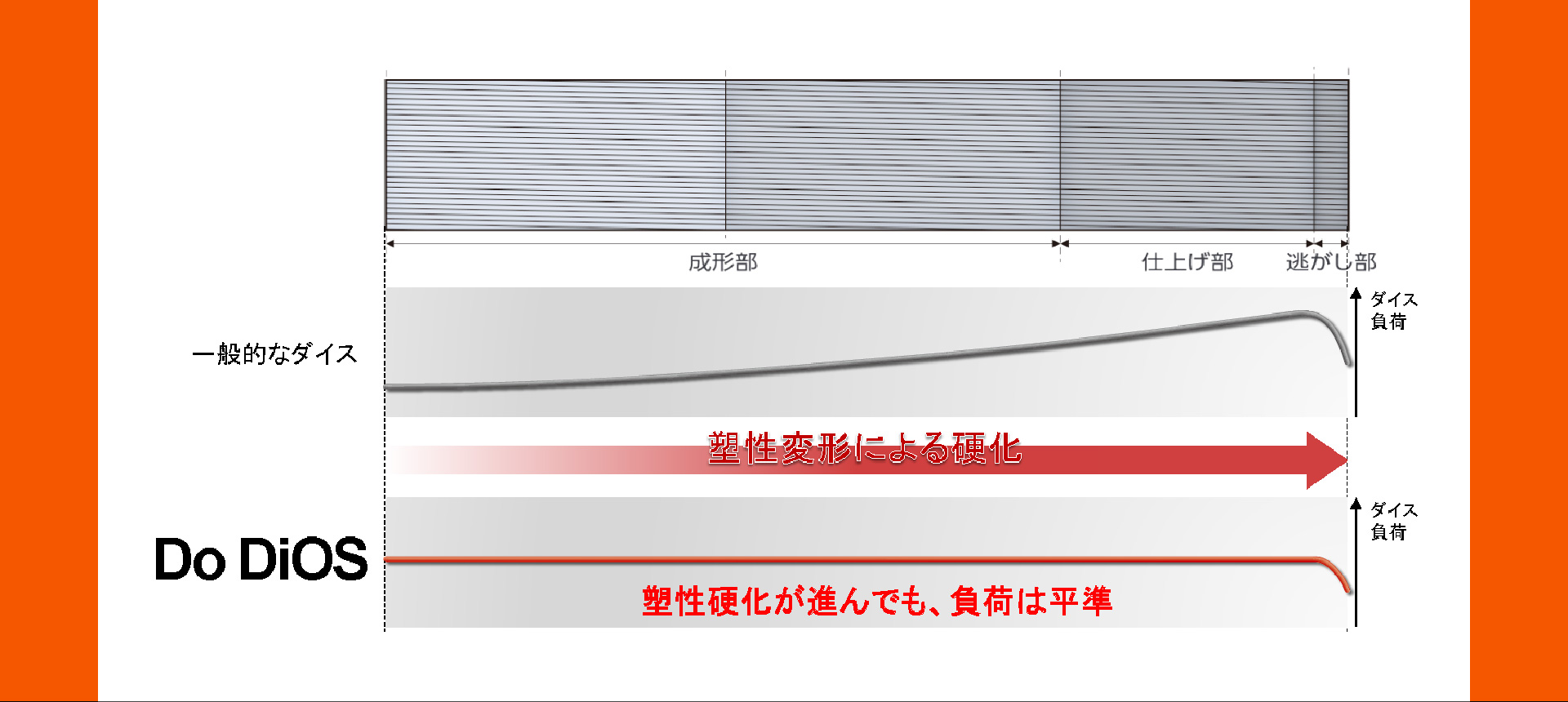

FEATURES05
負荷の平準化

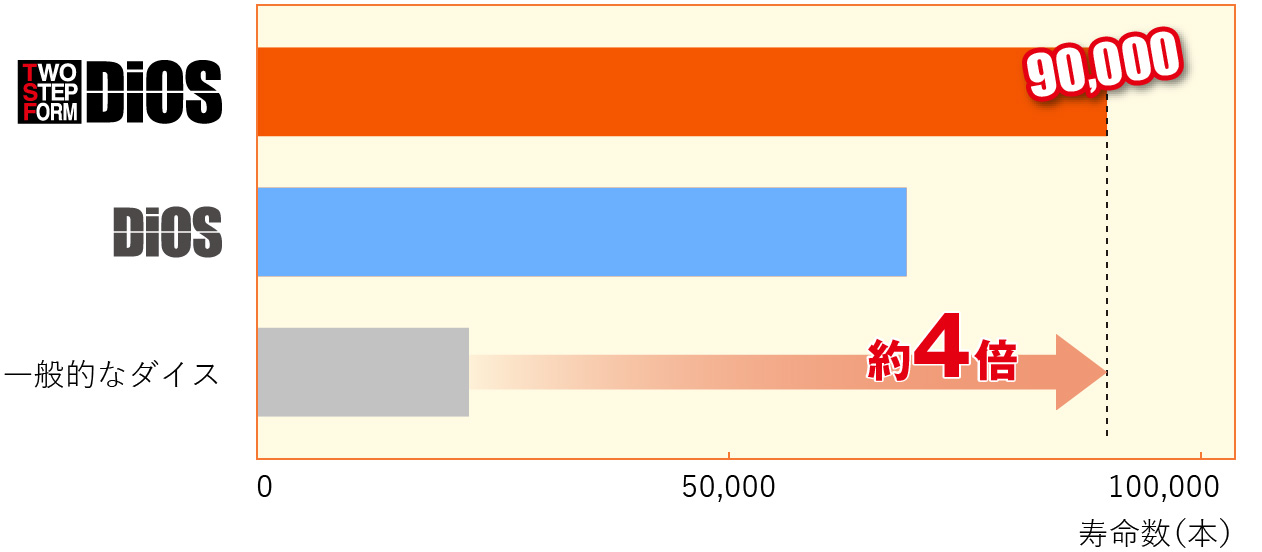

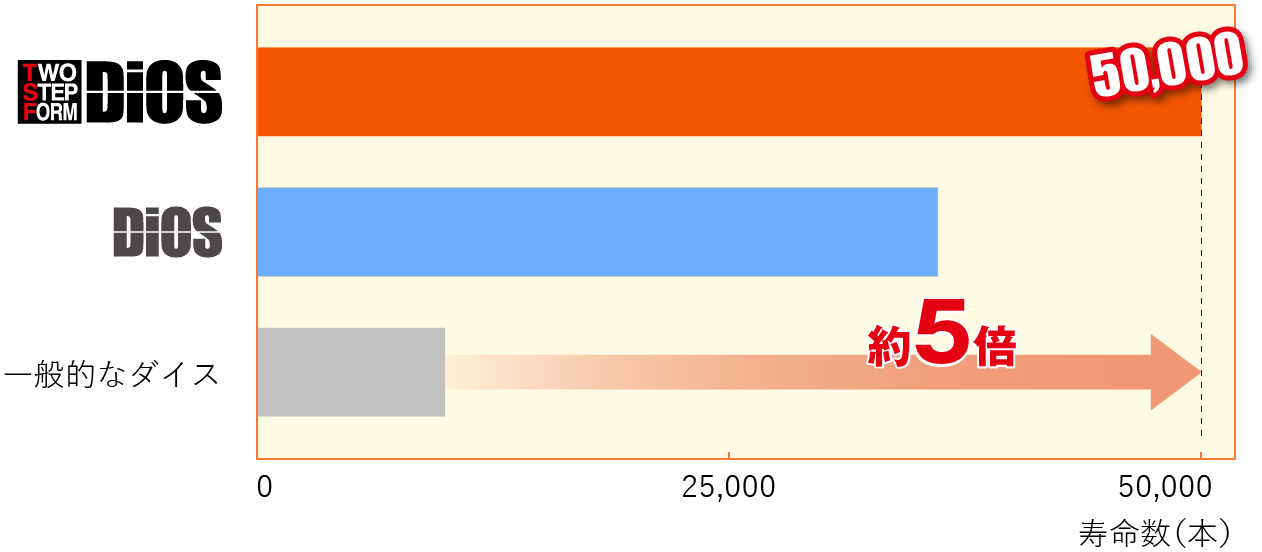

ダイス寿命比較
| ワークサイズ | M12×1.25（ネジ長さ22mm） |
|---|---|
| ワーク材質 | SCM435 |
| 強度区分 | 12.9（HRC38～43） |
| ダイスサイズ | 370/350×38×30H |
| ワークサイズ | M12×1.25（ネジ長さ40mm） |
|---|---|
| ワーク材質 | SCM435 |
| 強度区分 | 10.9（HRC32～39） |
| ダイスサイズ | 220/200×40×50H |
